IEC60884 图20软缆保持力试验机

IEC60884 图20软缆保持力试验机是广东安规检测有限公司根据标准IEC60884第23.2及图20设计制造而成的。

标准要求：

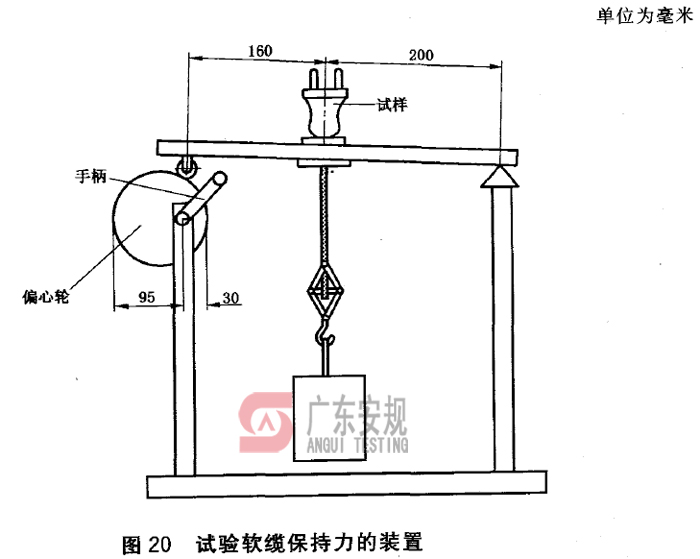

23.2 电缆固定的有效性要用图20所示的设备进行如下试验检查：

不可拆线电器附件要按交货状态进行试验。试验要在新的试样上进行。

可拆线电器附件，线接上表17规定的最小标称横截面积的电缆进行试验，然后，接上最大横截面积的电缆进行试验。

设计仅与扁软缆配用的电器附件，仅以规定类型的扁软缆来试验。

将 可拆线电器附件的导线或软缆插入端子，将端子螺钉拧紧到刚好足以防止导线移位为止。

软缆固定部件要按正常方式使用。如有夹紧螺钉，要用表6规定值的2/3的力矩拧紧。

在重新装配好试样之后，各组成部分均应配合得恰到好处，而且应不可能将软缆再明显地推入试样。将试样放在试验设备上，使进入试样处的软缆的轴线保持铅垂。

然后，使软缆经受如下的拉力100次：

——如额定电流为2.5A，50N

——如额定电流为大于2.5A～16A、额定电压不大于250V，60N

——如额定电流为大于2.5A～16A、额定电压大于250V，80N

——如额定电流大于16A，100N

拉力每次施加1秒，施力时不得用爆发力。
